MPolygon

[Andrey]

Добрый день!
Задача состоит в том, что бы получить Hatch из MPolygon

Код - C# [Выбрать]

1. MPolygon plg = trans.GetObject(id, OpenMode.ForWrite, false) as AcDb.MPolygon;
2. Hatch acHatch = plg.Hatch;
3. BlockTblRec.AppendEntity(acHatch);
4. trans.AddNewlyCreatedDBObject(acHatch, true);
5.

Ничего сложного и код отрабатывается без ошибок, но при закрытия чертежа "вылетает" Autocad с ошибкой

[German]

OpenMode.ForRead...?

trans.Commit();

[Andrey]

ForRead ничего не меняет
Транзакция подтверждается далее в коде

[Александр Ривилис]

1. Версия AutoCAD, её разрядность, наличие SP.
2. Ошибка на любом MPolygon или на конкретном? Если на конкретном, то давай dwg-файл с этим MPolygon.
P.S.: В любом случае нужен чертеж с MPolygon для экспериментов, так что давай любой.

[Александр Ривилис]

Посмотрел в документацию. Метод Hatch класса MPolygon возвращает внутренний объект штриховки. Очень сомневаюсь, что его можно непосредственно добавлять в базу чертежа, т.к. очень вероятно, что этот объект по закрытии чертежа удаляется. Нужно добавлять его копию, т.е.:

Код - C# [Выбрать]

1. Hatch acHatch = plg.Hatch.Clone();

[Andrey]

Спасибо!
Изменение кода всё исправило

Код - C# [Выбрать]

1. Hatch acHatch = plg.Hatch.Clone() as Hatch;

Версии, разрядность и SP были ни при чем.
Где можно смотреть такие нюансы объектов?

[Александр Ривилис]

Где можно смотреть такие нюансы объектов?

В даном случае я смотрел в документации ObjectARX для "native" метода класса AcDbMpolygon, для которого .NET-класс MPolygon является оберткой.
Документация гласила следующее:

Returns a pointer to the AcDbMPolygon internal AcDbHatch member. The AcDbMPolygon uses the internal AcDbHatch member for rendering and other work.

Из этого я сделал вывод, что эта штриховка "живет" не больше одного сеанса работы с чертежом и если она нужна - нужно сделать её копию и работать с ней.




[Андрей Бушман]

Из этого я сделал вывод, что эта штриховка "живет" не больше одного сеанса работы с чертежом и если она нужна - нужно сделать её копию и работать с ней.

Насколько я вижу, автор в коде присваивает переменной Hatch ссылку на объект Hatch, полученный из Database и повторно пытается его же всунуть в Database, где он уже и так существует. Не удивительно, что возникает ошибка. И вполне логично, что Clone() отработает как полагается.

[Александр Ривилис]

Насколько я вижу, автор в коде присваивает переменной Hatch ссылку на объект Hatch, полученный из Database и повторно пытается его же всунуть в Database, где он уже и так существует.

Неа. Это MPolygon содержится в Database, а MPolygon.Hatch - это внутренняя штриховка, которая живет только пока Database открыт. Если бы Hatch уже была бы в Database, то у неё был бы свой собственный ObjectId и тогда метод BlockTblRec.AppendEntity(acHatch); не сработал бы сразу, а не возникла бы ошибка при закрытии чертежа.

[Андрей Бушман]

Если бы Hatch уже была бы в Database, то у неё был бы свой собственный ObjectId и тогда метод BlockTblRec.AppendEntity(acHatch); не сработал бы сразу, а не возникла бы ошибка при закрытии чертежа.

Полагаю сие (красным) есть "очепятка". Про то, что ошибка возникает при закрытии, а не при сохранении в Database я, честно говоря, прозевал.

[Александр Ривилис]

Полагаю сие (красным) есть "очепятка".

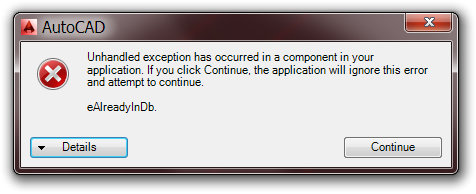

Какая же это "очепятка". Если объект уже в базе, то вызов для него метода AppendEntity приводит к:

[Андрей Бушман]

Какая же это "очепятка".

С утра не проснулся и видимо поэтому неверно прочитал вашу конструкцию "не ... а не ...".
