Как узнать текущие размеры динамического блока?

[JohnJ]

Есть документ (в приложении), в котором размеры динамического блока, определяемые по следующим точкам,

Код - Text [Выбрать]

1.     var p1 = br.GeometricExtents.MinPoint;
2.     var p2 = br.GeometricExtents.MaxPoint;
3.

оказываются равны 297 по вертикали и около 3000 по горизонтали, хотя на чертеже этот блок шириной с лист A4 (210), но при некоторых значениях Видимости может расширяться до 3000.

Как определить действительные размеры отображения этого блока при текущем значении Видимости? Я ничего похожего не нашёл среди свойств объекта в отладчике, ничего не нашёл и в интернете по запросу "c# autocad size of dynamic block", кроме одной статьи Accessing visible entities in a dynamic block ...
Не знаю, подойдёт ли мне этот метод, возможно есть способ проще? В данной задаче мне не требуется перебирать объекты блока. Просто - узнать контурные размеры.

[Александр Ривилис]

В данной задаче мне не требуется перебирать объекты блока. Просто - узнать контурные размеры.

Боюсь что без перебора ничего не получится. Если тебе нужны точные размеры, то придется перебирать все элементы блока и вычислять их размер. Только  не элементы основного динамического блока, а того, который получается в этой видимости (анонимного).

[JohnJ]

Понял, т.е. нужно перебирать элементы определения блока, полученного по br.AnonymousBlockTableRecord?

[Александр Ривилис]

Да.

[JohnJ]

Перебрал все элементы BlockTableRecord от AnonymousBlockTableRecord. Среди них находятся полилинии всех длин (смотрел по GeometricExtensts полилиний), вплоть до 3000 с хвостиком. Как определять, какие видны именно в данный момент?

[Дмитрий Загорулькин]

Я использовал метод Explode и определял границы получившихся примитивов. Конечно, есть варианты, когда способ метод может дать неправильный результат, но в моем случае меня устроило. А иначе, нужно: перебрать все примитивы внутри, проверить их видимость (есть какое-то свойство для этого), трансформировать координаты примитива в соответствии с настройками блока...

[Александр Ривилис]

Перебрал все элементы BlockTableRecord от AnonymousBlockTableRecord. Среди них находятся полилинии всех длин (смотрел по GeometricExtensts полилиний), вплоть до 3000 с хвостиком. Как определять, какие видны именно в данный момент?

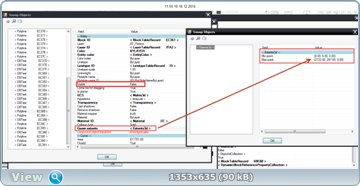

Обратил внимание, что у них свойство Visible в False:


[JohnJ]

Хех, забавно! Я ещё было подумал: "жаль, что нет свойства какого-нибудь, вроде Visible". Не заметил его что-то...
Спасибо!

[Дмитрий Загорулькин]

Тут даже не в матрицах дело... Чтобы было понятнее - прикладываю картинку.
Пока отвечал, вопрос на который отвечал уже удалили

[JohnJ]

ну то, что при повороте совсем другая оконтовка - это я понимаю. Поэтому я поворот и не учитываю, что бы не делать сейчас не нужных мне расчётов.
Про матрицы я спрашивал в том смысле, что мне не нравится мой подход: я пересоздаю Extents каждый раз по рассчитанным "вручную" точкам, хотя предчувствую, что должны быть встроенные методы изменения величин с помощью матриц трансформации. Но у меня не получилось их использовать.
Код свой я пока убрал - на пробном чертеже он срабатывал, а на реальном начал сбоить. Сейчас переделаю и выложу ещё раз.

[Александр Ривилис]

BlockReference.BlockTransform далжно дать тебе нужную матрицу, при помощи которой ты можешь преобразовать Extents3d методом Extents3d.TransformBy. Но это даст тебе параллельный осям параллелепипед. Тебе это нужно?

[JohnJ]

Так замотался, что забыл выложить получившийся код. А ведь хочется услышать советы по оптимизации.

Код - C# [Выбрать]

1. public Extents3d GetBlockGeometricExtents(BlockReference block, Transaction trn = null) {
2.             Extents3d? extents = null;
3.             if (!block.IsDynamicBlock) return block.GeometricExtents;
4.             MakeInTransaction(trn, tr => {
5.                 var entities = FindAll(block.BlockTableRecord, TYPE_ANY, tr).Where(e => e.Visible);
6.                 foreach (var ent in entities) {
7.                     try {
8.                         if (extents == null) {
9.                             extents = ent.GeometricExtents;
10.                         } else {
11.                             var mip1 = extents.Value.MinPoint;
12.                             var mip2 = ent.GeometricExtents.MinPoint;
13.                             var map1 = extents.Value.MaxPoint;
14.                             var map2 = ent.GeometricExtents.MaxPoint;
15.                             var pe1 = new Point3d(Math.Min(mip1.X, mip2.X), Math.Min(mip1.Y, mip2.Y), Math.Min(mip1.Z, mip2.Z));
16.                             var pe2 = new Point3d(Math.Max(map1.X, map2.X), Math.Max(map1.Y, map2.Y), Math.Max(map1.Z, map2.Z));
17.                             extents = new Extents3d(pe1, pe2); //extents.Value.AddExtents(ent.GeometricExtents);
18.                         }
19.                     } catch { // ent выдаёт ошибку при обращении к GeometricExtents, если это не графический элемент (например, атрибут блока)
20.
21.                     }
22.                 }
23.                 if (extents == null) return;
24.                 var vp = block.Position.GetAsVector();
25.                 var p1 = ((Extents3d) extents).MinPoint + vp;
26.                 var maxp = ((Extents3d) extents).MaxPoint;
27.                 var scl = block.ScaleFactors;
28.                 var p2 = new Point3d(maxp.X * scl.X, maxp.Y * scl.Y, maxp.Z * scl.Z) + vp;
29.                 extents = new Extents3d(p1, p2);
30.             });
31.             return extents ?? block.GeometricExtents;
32.         }

[JohnJ]

преобразовать Extents3d методом Extents3d.TransformBy

Возможно это именно то, что мне нужно, надо будет опробовать.

[Александр Ривилис]

// ent выдаёт ошибку при обращении к GeometricExtents, если это не графический элемент (например, атрибут блока)

Атрибут (класс AttributeReference) блока это графический примитив, как и определение атрибута (класс AttributeDefinition). И у них есть GeometricExtents. Только вот нужны ли они тебе для работы - это вопрос. Если уж и нужны, то AttributeReference, которые у BlockReference и AttributeDefinition с AttributeDefinition.Constant == true у BlockTableRecord
Я бы активнее пользовался бы Extents3d.AddExtents и Extents3d.AddPoint вместо того чтобы каждый раз создавать новый Extents3d

[JohnJ]

Если есть GeometricExtents, откуда тогда Exception в частности в случае с AttributeReference? Ошибка в чертеже?

Extents3d.AddExtents я использовал, но потом закомментировал, так как не получал нужного результата (или мне так показалось). Чуть позже я вернусь к этому, что бы разобраться.
