Выноска MLeader

[Vladimir]

Добрый день!
Александр Ривилис, просьба, подробнее об BlockPosition...
Сыллка или пример.

[Александр Ривилис]

Сыллка или пример.

Пример: Как создать мультивыноску в .NET?

[Vladimir]

 Александр Ривилис, я правильно понимаю, что задать смещение выноски можно только если она содержит блок?

[Александр Ривилис]

Нет. Если выноска содержит MText, то нужно использовать MLeader.TextLocation

[Vladimir]

Да, выноска содержит Mtext
А каким параметром задать лев.\прав смещение
MLeader.TextLocation = ? (vba)

[Александр Ривилис]

(vba)

А причем здесь VBA? Этот раздел как называется?
В ActiveX/COM модели AutoCAD (и соотвественно в VBA) у MLeader нет свойства TextLocation.

[Vladimir]

Не хотел создавать похожую тему...
Если возможно изменить смещение выноски на vba, то я создам новую тему В ActiveX/COM модели AutoCAD (и соотвественно в VBA)
Если нет, то поставлю точку.

[Александр Ривилис]

В VBA для MLeader есть свойство TextJustify. Пример из документации:

Код - Visual Basic [Выбрать]

1. Sub Example_TextManipulation()
2.     Dim oML As AcadMLeader
3.     Dim points(0 To 14) As Double
4.
5.     ' Define the leader points
6.    points(0) = 1: points(1) = 1: points(2) = 0
7.     points(3) = 1: points(4) = 2: points(5) = 0
8.     points(6) = 2: points(7) = 2: points(8) = 0
9.     points(9) = 3: points(10) = 2: points(11) = 0
10.     points(12) = 4: points(13) = 4: points(14) = 0
11.     Dim i As Long
12.     Set oML = ThisDrawing.ModelSpace.AddMLeader(points, i)
13.
14.     oML.TextLeftAttachmentType = acAttachmentBottomLine
15.     oML.TextRightAttachmentType = acAttachmentMiddleOfBottom
16.     oML.TextBackgroundFill = False
17.     oML.TextDirection = acLeftToRight
18.     oML.TextHeight = 2.3
19.     oML.TextJustify = acAttachmentPointMiddleLeft
20.     oML.TextLineSpacingDistance = 2.4
21.     oML.TextLineSpacingFactor = 1.2
22.     oML.TextLineSpacingStyle = acLineSpacingStyleExactly
23.     oML.TextWidth = 7.4
24.
25. End Sub

Варианты значений TextJustify: http://help.autodesk.com/cloudhelp/2016/ENU/AutoCAD-ActiveX/files/GUID-FB4F61A2-86F9-4174-8B4B-29E8DF255CE7.htm

[Vladimir]

В моем случае свойство TextJustify работает на выравнивание текста, на полке выноски, по лев.\прав.\центр
эксперементировал с выноской созданой кадом и смотрел в Watches на свойства см. скриншот







Текст выноски всегда находится с лева от выноски.
Мне нужно управлять расположением текста относительно самой выноски

[Александр Ривилис]

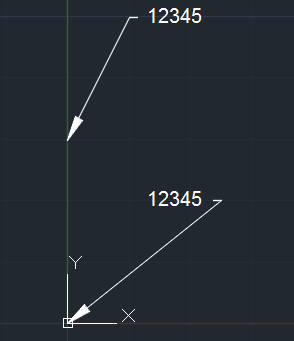

Похоже это единственное, чего можно добиться:



Управляется при помощи метода MLeader.SetDoglegDirection:

Код - Visual Basic [Выбрать]

1. Sub MLeader_TextDirection()
2.     Dim oML As AcadMLeader
3.     Dim points(0 To 5) As Double
4.     points(0) = 0: points(1) = 0: points(2) = 0
5.     points(3) = 10: points(4) = 20: points(5) = 0
6.     Dim i As Long
7.     Set oML = ThisDrawing.ModelSpace.AddMLeader(points, i)
8.     oML.TextString = "12345"
9.     oML.TextLeftAttachmentType = acAttachmentMiddle
10.     oML.TextRightAttachmentType = acAttachmentMiddle
11.     oML.TextBackgroundFill = False
12.     oML.TextDirection = acLeftToRight
13.     oML.TextHeight = 2.3
14.     oML.TextJustify = acAttachmentPointMiddleCenter
15.     oML.TextLineSpacingDistance = 2.4
16.     oML.TextLineSpacingFactor = 1.2
17.     oML.TextLineSpacingStyle = acLineSpacingStyleExactly
18.     oML.TextWidth = 7.4
19.     oML.DogLegged = True
20.     oML.DoglegLength = 1.3
21.     ' Управляем тем, с какой стороны будет текст
22.    Dim vector(2) As Double
23.     vector(0) = -1 ' 1 - текст справа, -1 - текст слева
24.    oML.SetDoglegDirection 0, vector
25. End Sub

[Александр Ривилис]

Один вопрос - одна тема. Второй вопрос здесь: Добавление к MLeader еще одной выноски
